Je li VIC spojnicu jednostavno postaviti?

U modernom inženjeringu cjevovoda, VIC spojnica (Vicley Grooved Connector) postala je preferirani izbor za protupožarnu zaštitu, HVAC i industrijske mreže cjevovoda zbog svoje vrhunske učinkovitosti ugradnje i pouzdanog brtvljenja. U usporedbi s tradicionalnim zavarivanjem ili prirubničkim spojevima, postupak ugradnje VIC spojnice doista je vrlo jednostavan i brz. Zbog dizajna s mehaničkim utorima, instalateri ne moraju obavljati vruće radove; povezivanje se može dovršiti korištenjem samo osnovnih hardverskih alata. Prema inženjerskim podacima, korištenje fitinga s žljebovima može smanjiti vrijeme rada za otprilike 50% do 70% u usporedbi s tradicionalnim metodama zavarivanja, što ga čini vrlo konkurentnim u projektima s kratkim rokovima.

Kako izgleda konstrukcijski dizajn VIC spojnica pojednostaviti postupak instalacije?

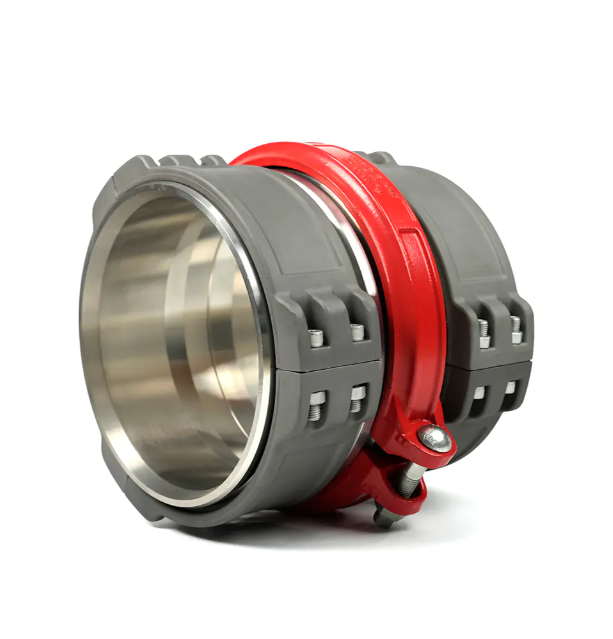

VIC spojnica dizajnirana je za pojednostavljenje operacija na licu mjesta. Njegove osnovne komponente uključuju par metalnih kućišta, gumeni brtveni prsten tipa C i dva kompleta sklopova vijaka visoke čvrstoće.

Nije potrebna složena prethodna obrada: Prije ugradnje VIC spojnice potrebno je strojno obraditi samo utor standardne dubine na kraju cijevi. Ova fizička metoda povezivanja eliminira glomazne korake skošenja, predgrijavanja i inspekcije nakon zavarivanja potrebne za zavarivanje.

Funkcija samoporavnavanja: Metalno kućište konektora automatski se ubacuje u utor na kraju cijevi tijekom zatezanja, osiguravajući automatsko poravnavanje cijevi kroz obodni pritisak kućišta. To znači da čak iu slabo osvijetljenim ili skučenim prostorima obični tehničari mogu točno dovršiti instalaciju.

Usporedba brzine ugradnje između metoda mehaničkog spajanja i zavarivanja

Kako bismo vizualno demonstrirali jednostavnost ugradnje VIC spojnice, možemo se pozvati na prosječni vremenski standard u industriji postavljanja cijevi.

Primjer vremena ugradnje: Za priključak čelične cijevi promjera DN100 (4 inča), iskusnom zavarivaču obično je potrebno 30 do 45 minuta da završi zavarivanje (uključujući vrijeme pripreme i hlađenja). Instaliranje a VIC spojnica sustava, od postavljanja brtvenog prstena do zatezanja vijaka, potrebno je samo 3 do 5 minuta.

Ovisnost o alatu: Zavarivanje zahtijeva velike strojeve za zavarivanje, plinske boce i specijalizirane vatrostalne zaštitne materijale. Ugradnja VIC spojnice zahtijeva samo ručni ili električni moment ključ. Ova prenosivost je posebno korisna kod građevinskih bunara ili radnih platformi na velikim visinama gdje je pristup velikoj opremi nemoguć.

Ključni koraci i tehnički detalji tijekom instalacije

Dok je VIC spojnica jednostavna za ugradnju, poštivanje standardiziranih radnih postupaka ključno je za osiguravanje da sustav dugoročno ostane bez curenja.

Podmazivanje brtvi: Ovo je najlakše previdjeti, ali najkonstruktivniji korak. Prije umetanja gumenog prstena potrebno je na brtveni rub nanijeti posebno sredstvo za podmazivanje. Ovo ne samo da sprječava nabore u brtvenom prstenu tijekom ugradnje, već također smanjuje trenje, osiguravajući da kućište pravilno sjedi.

Standardi zatezanja vijaka: Prilikom ugradnje VIC spojnice, naizmjenično zategnite vijke s obje strane dok metalno kućište ne postigne kontakt metala s metalom.

Vizualni pregled: Nakon ugradnje, inspektori kvalitete mogu odrediti kvalitetu ugradnje jednostavnim vizualnim pregledom jesu li praznine u kućištu konektora zatvorene, bez potrebe za ultrazvučnim ili radiografskim ispitivanjem kao što je potrebno za zavarivanje.

Fleksibilnost VIC spojke u složenim građevinskim okruženjima

Uz veliku brzinu ugradnje, VIC spojnica pokazuje iznimnu prilagodljivost složenim uvjetima na licu mjesta.

Tolerancija kutnog odstupanja: fleksibilna VIC spojnica omogućuje određeni kut otklona (obično 1° do 3°) na spoju cijevi. Ovo značajno smanjuje poteškoće sekundarnih prilagodbi kada se radi o slijeganju temelja ili nelinearnim rasporedima cijevi.

Izgradnja za sve vremenske uvjete: Na operacije zavarivanja uvelike utječu vremenski uvjeti, čineći izgradnju nemogućom po kiši, snijegu ili jakom vjetru. VIC spojnica, kao spoj za rad na hladnom, nije ograničena vlagom i temperaturom okoline, održavajući normalan napredak instalacije čak i u ekstremno hladnim okruženjima kao što je -30°C.
