Koje vrste Storz spojnica postoje?

Storz spojke (također poznate kao Cam lock spojke ili njemačke brze spojke) su spojnice za brzo spajanje koje se široko koriste u protupožarnoj zaštiti, obradi vode, kemijskim, poljoprivrednim i industrijskim područjima transporta tekućina zbog njihovog jednostavnog rada, pouzdane veze i visoke mogućnosti međusobne zamjene. Sastoje se od dva identična priključka tipa pandža koji postižu zabrtvljeni spoj jednostavnim umetanjem i rotiranjem (obično 120° ili 90°), bez potrebe za dodatnim mehanizmima za zaključavanje, što uvelike poboljšava učinkovitost i sigurnost.

Klasifikacija Storzovih spojnica

Iako je osnovni dizajn i princip rada od Storz spojka su unificirani—to jest, brzo zaključavanje postiže se pomoću kandži (ili ušiju) i odgovarajućih ekscentričnih struktura—i dalje se mogu klasificirati na različite načine prema njihovom obliku veze i materijalima kako bi se zadovoljile različite potrebe transporta tekućine.

1. Klasifikacija prema kraju veze (najčešća vrsta)

Ovo je najvažnija metoda klasifikacije, koja određuje kako se Storz spojnice povezuju s drugom opremom ili cjevovodima:

Storz spojnica crijeva:

Primjene: Koristi se za izravno povezivanje Storz spojka na vatrogasna crijeva, industrijska crijeva ili crijeva za navodnjavanje u poljoprivredi.

Značajke: obično uključuje rep crijeva (dršku), pričvršćen na crijevo stezaljkom ili kopčom, i ključna je komponenta sustava za spajanje tekućine.

Storz navojna spojka:

Primjene: Koristi se za spajanje Storz spojnica na ulaz i izlaz cijevi, ventila ili pumpi sa standardnim navojima.

Vrste: Dijele se na spojnice s unutrašnjim i vanjskim navojem. Uobičajeni standardi navoja uključuju BSP, NPT, itd. Ova vrsta je ključna za omogućavanje brze konverzije i integracije sustava.

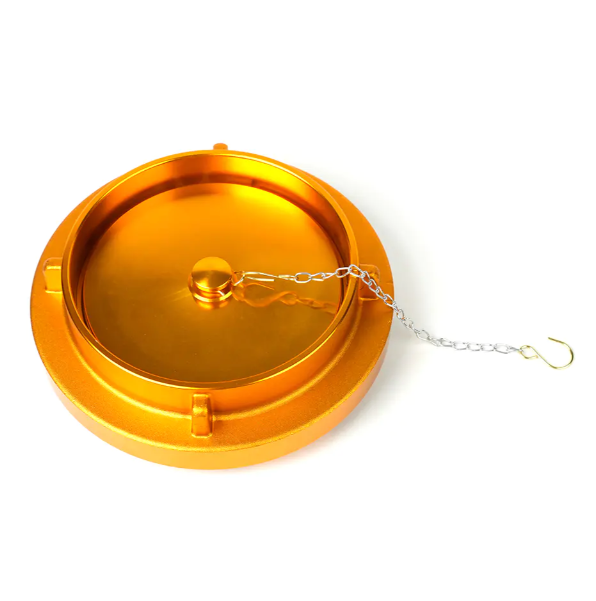

Storz prazna kapica/utikač:

Primjene: Koristi se za brtvljenje neiskorištenih Storz spojka izlaze ili krajeve crijeva kako biste spriječili curenje tekućine ili ulazak kontaminanata u sustav tekućine.

Značajke: Opremljen brtvenim prstenom za pouzdano brtvljenje.

2. Klasifikacija prema materijalu

Otpornost na koroziju i trajnost Storz spojki prvenstveno ovise o materijalima od kojih se proizvode, što izravno utječe na njihovu primjenu u određenim medijima:

Storz spojnice od aluminijske legure:

Značajke: Lagan, isplativ i s dobrom otpornošću na koroziju.

Primjene: Najčešće se nalaze u opremi za gašenje požara, obradi vode i općem industrijskom transportu tekućina.

Mjedene/brončane Storz spojnice:

Značajke: visoka čvrstoća, otpornost na koroziju, otpornost na visoke temperature i otpornost na iskrenje.

Primjene: Prikladno za pomorska okruženja, industriju nafte i plina i primjene koje zahtijevaju veću izdržljivost.

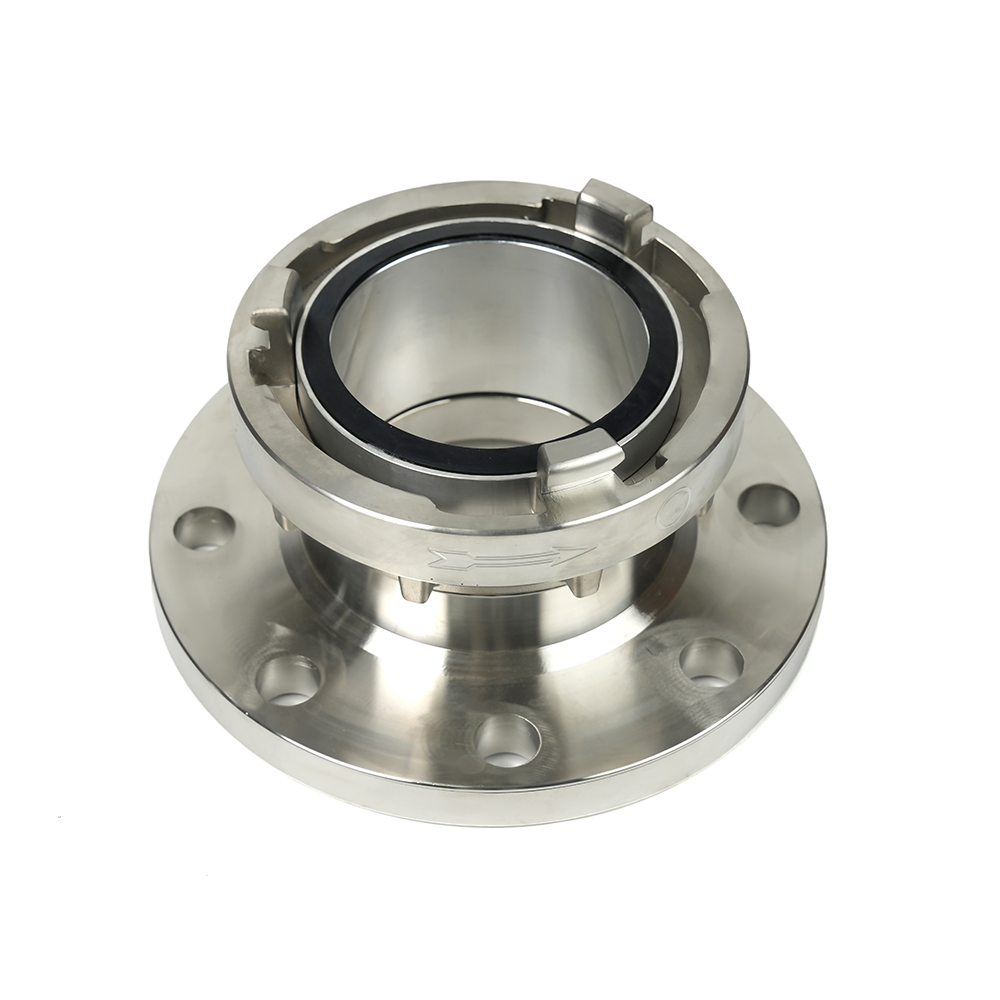

Storz spojnice od nehrđajućeg čelika:

Značajke: Izvrsna otpornost na kemijsku koroziju i visoka čvrstoća.

Primjene: naširoko se koristi u industrijama s iznimno visokim zahtjevima za higijenu i kompatibilnost medija, kao što su kemijska, prehrambena i farmaceutska.

Storz spojkas made of polypropylene (PP) or nylon and other plastics:

Značajke: Izuzetno lagan, izvrsna kemijska otpornost i niska cijena.

Primjene: Navodnjavanje u poljoprivredi, obrada vode pod niskim pritiskom i transport određenih specijalnih kemikalija.

Specifikacije i zamjenjivost

Ključna karakteristika Storz spojnica je njihova zamjenjivost. Njihove specifikacije nisu određene promjerom cijevi, već razmakom ušica (ili razmakom ekscentra). Sve dok je razmak ušica isti, Storz spojke različitih proizvođača i s različitim tipovima krajeva (kao što su spojnice crijeva i čepovi) mogu se međusobno spojiti.

Uobičajeni razmaci kandži uključuju:

• 52 mm (veličina D, za crijeva DN25/DN32)
• 66 mm (veličina C, za crijeva DN38/DN50)
• 89 mm (veličina B, za crijeva DN65)
• 133 mm (veličina A, za crijeva DN100/DN110)



Za odabir odgovarajuće Storz spojke prvo odredite potrebnu veličinu (razmak kandži) kako biste osigurali međusobno povezivanje. Drugo, na temelju svojstava, tlaka i temperature transportiranog medija odaberite najprikladniji materijal (npr. aluminij, nehrđajući čelik) i vrstu priključka (npr. završetak crijeva ili navoj). Bilo da se radi o spojevima u slučaju požara u nuždi ili svakodnevnoj kontroli industrijske tekućine, Storz spojnice idealne su za postizanje učinkovitih i sigurnih spojeva.
