Kako provjeriti jesu li adapterske spojke neispravne?

Da biste provjerili je li an adapterska spojka je neispravan, sustavno ga pregledajte na fizička oštećenja, cjelovitost brtve, funkciju mehanizma za zaključavanje i rad bez curenja pod pritiskom .Većina grešaka može se identificirati kombinacijom vizualnog pregleda, ručnog funkcionalnog ispitivanja i kontroliranog tlačnog ispitivanja prije nego što se spojka vrati u rad.

Razumjeti što Adapterske spojnice Čine i gdje ne uspijevaju

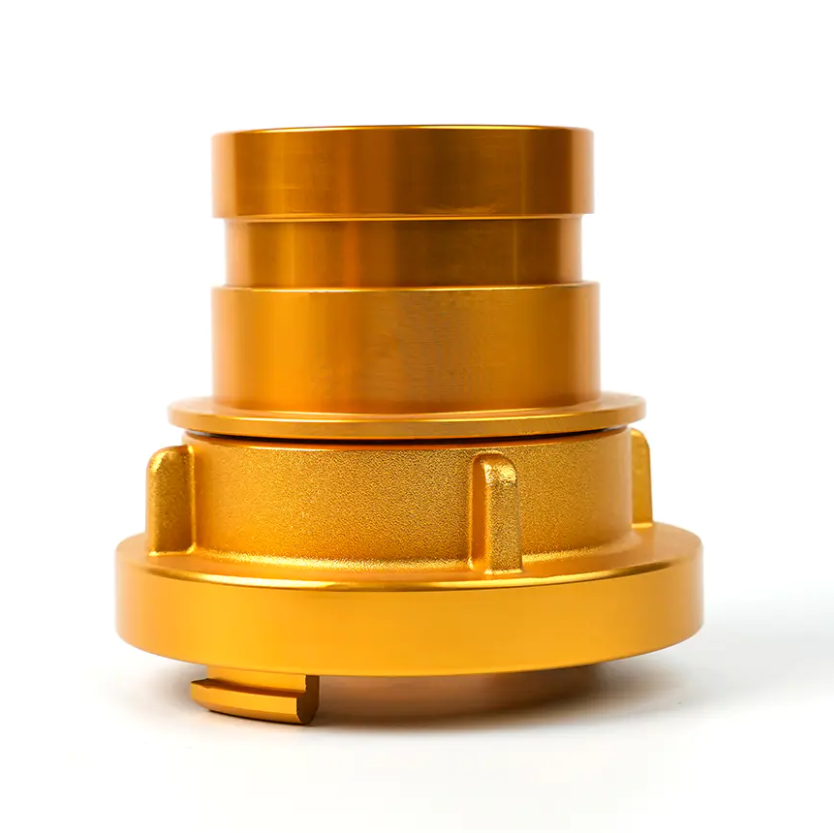

Adapterske spojke su prijelazni spojevi koji omogućuju spajanje dvaju različitih standarda spojki bez modificiranja bilo koje povezane komponente. Uobičajene vrste uključuju:

• njemački na Storz (muški/ženski) — pretvara između njemačkog standarda trenutne spojke i Storz simetričnog sustava spojke.
• njemačkog u šumarstvo — spaja standardne njemačke spojke na armature crijeva za gašenje požara u šumarstvu.
• Njemački na njemački Samozaključavanje — standardna njemačka spojka prilagođena dodanim samozaključavajućim mehanizmom za zadržavanje.
• Njemački do Flange — spaja spojnice crijeva prema njemačkom standardu na prirubničke cijevi ili ulaze opreme.
• Njemački na Multi-tooth — premošćuje njemačke spojne sustave s priključcima u obliku ekscentra i utora s više zuba.
• Storz mužjak u Storz ženski / Storz u Šumarstvo — pretvara između Storz varijanti ili iz Storza u standarde šumarskih crijeva.

Budući da adapterske spojke povezuju dva različita mehanička sustava, podložne su naprezanju obje spojne točke istovremeno . Najčešća mjesta kvara su brtva za brtvljenje, zupci ili ušice za zaključavanje, tijelo (posebno u prijelaznoj zoni između standarda) i završna obrada vanjske površine što može ukazivati ​​na koroziju ili oštećenje od udarca.

Postupak vizualnog pregleda korak po korak

Svaku provjeru započnite temeljitim vizualnim pregledom pod odgovarajućim osvjetljenjem. Ovaj korak ne košta ništa i otkriva većinu očitih grešaka prije početka bilo kakvog funkcionalnog testiranja.

Pregledajte tijelo spojke

• Tražite pukotine, lomove ili pukotine u tijelu, posebno oko ušiju, ušiju i prijelaznog ramena između dva spojna standarda.
• Provjerite za udubljenja ili deformacije od udarca — čak i manja deformacija tijela može spriječiti spojku da ispravno nasjedne na svoj spojni priključak.
• Ispitajte površinu za korozija, jamičasta pojava ili teška oksidacija . Na aluminijskim spojkama bijele praškaste naslage (aluminijev oksid) ukazuju na prodor vlage i ubrzanu degradaciju površine. Na mjedenim spojnicama, zelena patina u rupičastim područjima ukazuje na rizik od dezincifikacije.
• Potvrdite da tijelo ima nema vidljivih popravaka zavara, zakrpa ili neovlaštenih izmjena — ovo su razlozi za trenutačno odbijanje.

Pregledajte ušice i zube za zaključavanje

• Ispitajte sve ušice za zaključavanje, uši ili zubi brega za lomljenje, zaobljenje ili pucanje. Istrošeni profili ušica jedan su od vodećih uzroka slučajnog odvajanja pod pritiskom.
• Na sučeljima tipa Storz provjerite je li poluokrugli ušci za zaključavanje su simetrični i nedeformirani . Asimetrična istrošenost ukazuje na to da je spojka više puta spojena pod kutom, uzrokujući neravnomjerno opterećenje na jednoj ušici.
• Na samozaključavajućim adapterima njemačkog tipa, provjerite opruga za zaključavanje ili mehanizam stezaljke su prisutni, netaknuti i ispravno postavljeni . Opruga koja nedostaje ili je savijena spriječit će aktiviranje funkcije samozaključavanja.

Pregledajte brtvu za brtvljenje

• Uklonite brtvu ako je dostupna i provjerite postoji li kompresijski set (trajno spljoštenje), pucanje, otvrdnjavanje, bubrenje ili oštećenje ekstruzijom .
• Brtva koja je stisnuta ispod 70% izvorne debljine treba smatrati isteklim i zamijeniti ga jer više neće generirati dovoljnu silu brtvljenja.
• Provjerite je li brtva potpuno i ravnomjerno sjedi u svom utoru niti jedan dio nije uvrnut, udvostručen ili nedostaje iz kanala za sjedenje.
• Provjerite je li materijal brtve kompatibilan s tekućinom koja se prenosi — EPDM brtve su standardne za primjenu u vodi i vatrogasnoj industriji; NBR (nitrilne) brtve potrebne su za tekućine na bazi nafte.

Funkcionalno testiranje: angažman, rotacija i otpuštanje

Nakon vizualnog pregleda, ispitajte mehaničku funkciju spojnice tako da je spojite s odgovarajućom spojnicom. Ovaj test potvrđuje da spojka obavlja svoju primarnu zadaću — spajanje i držanje dva spoja zajedno — prije primjene pritiska.

1. Test angažman — ručno spojite adapter na njegov spojni priključak. Veza bi se trebala uključiti glatko i bez pretjerane sile . Otpor, vezivanje ili potreba da se spajanje prisili zajedno ukazuje na neusklađenost, deformaciju ili dimenzionalnu neusklađenost.
2. Testirajte zaključavanje — nakon spajanja pokušajte razdvojiti dvije polovice aksijalno bez otpuštanja brave. Na spojnici koja ispravno funkcionira, aksijalno odvajanje ne bi trebalo biti moguće dok je mehanizam za zaključavanje uključen. Svaki aksijalni zazor veći od 1–2 mm pod silom povlačenja ruke ukazuje na istrošenost ili oštećenu geometriju zaključavanja.
3. Testna rotacija (vrste Storz) — Spojnice tipa Storz trebale bi se okretati kroz svoj puni luk zaključavanja (obično 30° do 40° ) bez lijepljenja, brušenja ili zahtijevanja pretjeranog zakretnog momenta. Čvrsto ili škrapasto okretanje ukazuje na onečišćenje, koroziju ili oštećene površine ušica.
4. Testno izdanje — odspojite spojku i potvrdite da se čisto otpušta. Spojnica koja zahtijeva prekomjernu silu za odvajanje ili koja djelomično zapinje može imati deformirane ušice ili natečenu brtvu koja stvara smetnje.
5. Provjerite razmak između sjedala — kada je potpuno spojen, pregledajte sučelje između dviju površina spojke. Trebalo bi postojati bez vidljivog razmaka po obodu . Neravnomjeran ili djelomično otvoren otvor na površini ukazuje na to da brtva ili brtvene površine nisu u potpunom kontaktu, što će rezultirati curenjem pod pritiskom.

Ispitivanje tlaka za potvrdu rada bez curenja

Spojku koja prođe vizualnu i funkcionalnu provjeru ipak treba ispitati tlakom prije nego što se vrati u rad u kritičnim primjenama kao što su gašenje požara, hidraulički prijenos ili procesne linije pod tlakom. Ispitivanje tlakom jedina je konačna metoda za potvrdu da je brtva netaknuta u radnim uvjetima.

Postupak hidrostatičkog ispitivanja

• Spojite adaptersku spojku u zatvoreni ispitni sklop pomoću odgovarajućih slijepih čepova ili razvodnika ispitnog stola.
• Potpuno napunite sklop vodom, ispuštajući sav zrak, a zatim dovedite do tlaka 1,5 puta veći od nominalnog radnog tlaka spojke — tipično 15–25 bara za standardne spojke crijeva za gašenje požara.
• Držite ispitni tlak najmanje 60 sekundi i pregledajte sva sučelja, tijelo spojke i zonu brtve za curenje, kapanje ili pad tlaka na manometru.
• Svaki pad tlaka ili vidljiva vlaga na licu ili tijelu spojke predstavlja neuspjeh ispitivanja — spojka se mora rastaviti, identificirati greška, a komponenta ili popraviti novom brtvom ili se u potpunosti zamijeniti.

Uobičajene vrste grešaka i njihovi vjerojatni uzroci

Intervali inspekcije i najbolje prakse održavanja

Redoviti, planirani pregled daleko je učinkovitiji od reaktivnog pronalaženja kvara nakon što se kvar dogodi. Preporučena učestalost pregleda ovisi o primjeni i okruženju:

• Nakon svake upotrebe — u primjenama za gašenje požara ili hitne slučajeve, vizualno pregledajte svaku adaptersku spojku nakon svakog postavljanja. Prije vraćanja opreme u stanje spremnosti provjerite ima li oštećenja od udarca, stanja brtve i istrošenosti ušica.
• Svakih 6 mjeseci — izvršiti potpunu vizualnu, funkcionalnu i tlačnu probu na svim adapterskim spojnicama u rezervnom inventaru. Norme kao što je DIN 14811 (za njemačke protupožarne spojke) preporučuju testiranje najmanje dvaput godišnje.
• Nakon bilo kakvog udara ili pada — uvijek pregledajte adaptersku spojku koja je pala na tvrdu površinu ili je udarena opremom, čak i ako nema vidljivih oštećenja. Skrivene pukotine u legurama za lijevanje možda neće biti vidljive izvana, ali će propasti pod pritiskom.
• Godišnja zamjena brtve — u primjenama koje se često koriste ili skladište na otvorenom, zamijenite brtve prema fiksnom godišnjem rasporedu bez obzira na vidljivo stanje. Materijal za brtvljenje (osobito EPDM i NBR) razgrađuje se izlaganjem UV zračenju, ozonu i toplinskim ciklusima čak i kada nije u upotrebi.

Nakon čišćenja, lagano podmažite površine ušica i brtvu kompatibilnim mazivom (silikonska mast za EPDM brtve; vazelin se ne preporučuje jer oštećuje gumene brtve). Čuvajte adapterske spojke na suhom mjestu daleko od UV zračenja i kemijskih isparenja kako biste produžili životni vijek između inspekcija.

Kada zamijeniti, a ne popraviti an Adapterska spojnica

Nisu svi kvarovi popravljivi. Neki uvjeti zahtijevaju trenutno uklanjanje iz upotrebe i potpunu zamjenu adapterske spojke, bez obzira na troškove:

• Svaka pukotina u tijelu spojke — pukotine se šire pod pritiskom i ne mogu se sigurno zavariti ili zakrpati u spojnicama koje nose pritisak.
• Oštećenje ušice ili zuba izvan manjeg trošenja — okrhnuta, slomljena ili jako zaobljena geometrija ušice ne može se obnoviti i rezultirat će nepouzdanim zaključavanjem.
• Debljina stijenke tijela smanjena korozijom — ako je piting prodro više od 20% nazivne debljine stijenke , ne može se osigurati strukturni integritet pod pritiskom.
• Nemogućnost održavanja pritiska nakon zamjene brtve — ako spojka nastavi propuštati nakon što je postavljena nova pravilno postavljena brtva, brtvena površina tijela je vjerojatno oštećena i tijelo spojke mora se zamijeniti.
• Nepoznata povijest servisiranja ili starost nakon radnog vijeka — adapterske spojke bez sljedivih inspekcijskih zapisa ili one koje premašuju preporučeni vijek trajanja proizvođača (obično 10–15 godina za aluminijske spojke za gašenje požara), treba povući iz rada pod pritiskom bez obzira na vidljivo stanje.
