Sve što trebate znati o Storz spojnici za zaključavanje

A Storz spojka za zaključavanje je standardizirani, simetrični, četvrt okreta ekscentrični konektor koji se široko koristi u gašenju požara, industrijskom prijenosu tekućine i hitnim službama za stvaranje brzih spojeva crijeva otpornih na curenje, bez alata. Oba kraja spojke su identična, što eliminira potrebu za razlikovanjem muških i ženskih priključaka — jednostavno poravnajte, gurnite i zakrenite za 90° za zaključavanje. Ovaj dizajn dramatično smanjuje vrijeme spajanja u situacijama visokog tlaka i jedan je od najpouzdanijih spojnih sustava na svijetu.

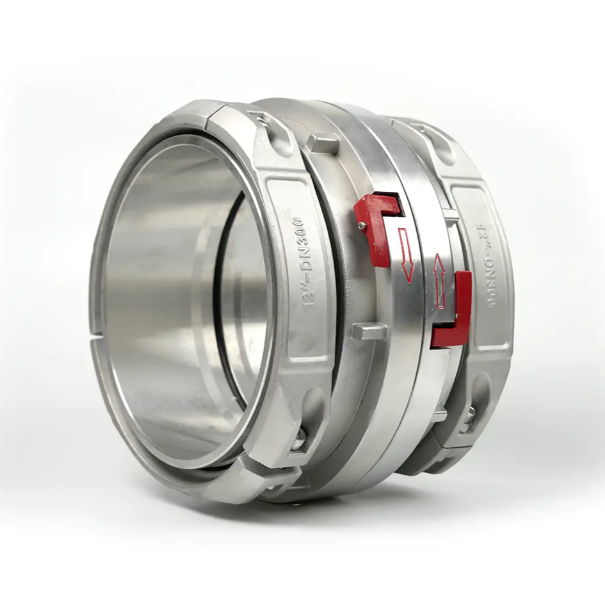

Što je a Storz spojnica za zaključavanje i kako to radi

Izumio Carl August Guido Storz 1882., Storz spojka je dizajnirana za rješavanje kritičnog problema u gašenju požara: neusklađeni priključci crijeva. Budući da su tradicionalne navojne spojke zahtijevale podudaranje muških i ženskih krajeva, spajanje crijeva iz različitih odjela ili izvora često je bilo nemoguće tijekom hitnih slučajeva.

Sustav Storz koristi a simetrični mehanizam za zaključavanje lug-and-cam . Svaki kraj spojke ima dvije ušice i odgovarajući ekscentrični utor. Kada se spoje dva kraja, ušice klize u suprotne utore. Rotacija od 90° zatim ih zaključava na mjestu, sabijajući gumenu brtvu kako bi se stvorila vodonepropusna brtva.

Ključne operativne značajke uključuju:

• Povezivanje se postiže za manje od 3 sekunde bez potrebnih alata
• Može se spojiti ili odvojiti čak i pod zaostalim tlakom
• Simetričan dizajn: oba kraja su zamjenjiva
• Integrirano okretanje omogućuje crijevima da se slobodno okreću bez odvrtanja spoja

Standardne veličine i nazivni tlak

Storz spojke proizvode se u nizu standardiziranih veličina kako bi odgovarale različitim volumenima protoka i zahtjevima tlaka. Oznake veličine odnose se na nazivni unutarnji promjer crijeva ili cijevi koja se spaja.

The Veličina 52 mm je najčešće korištena u strukturnoj vatrogastvu na globalnoj razini. Spojke se moraju ispitati na najmanje 1,5× njihov radni tlak za certifikaciju prema EN 1775 i sličnim standardima.

Materijali korišteni u konstrukciji Storz spojke

Odabir materijala izravno utječe na težinu, otpornost na koroziju, trajnost i prikladnost za određene medije. Tri primarna materijala su:

Aluminijska legura

Najčešći materijal za primjenu u gašenju požara. Aluminijske Storz spojke su lagan (obično 30–50% lakši od ekvivalenata mesinga) , otporan na koroziju u većini okruženja i jednostavan za rukovanje u uvjetima zamora. Nisu prikladni za korištenje s morskom vodom ili visoko kiselim tekućinama.

Mjed

Mjed Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Nehrđajući čelik

Koristi se u najzahtjevnijim industrijskim, kemijskim i farmaceutskim okruženjima. Spojke od nehrđajućeg čelika otporne su na agresivne kemikalije, visoke temperature i ekstremna mehanička opterećenja. Oni su najteža opcija, ali pružaju najduži vijek trajanja u teškim uvjetima.

Vrste brtvila i njihova uloga u učinku brtvljenja

Brtva je brtveni element Storz spojke. Nalazi se u utoru na jednoj strani spojnice i komprimiran je kada se spoj uspostavi. Materijal brtve mora se odabrati na temelju tekućine koja se transportira i raspona temperature.

• EPDM (etilen propilen dien monomer): Standard za primjenu u vodi i gašenju požara. Otporan na UV, ozon i paru do 120°C.
• NBR (nitril butadien kaučuk): Prikladno za tekućine na bazi nafte, ulja i goriva. Otporan na ugljikovodike, ali se razgrađuje izlaganjem ozonu.
• FKM (Viton): Podnosi agresivne kemikalije, visoke temperature do 200°C i koncentrirane kiseline. Koristi se u kemijskim i industrijskim kontekstima.
• Silikon: Primjene u prehrambenoj industriji i visokotemperaturni parni vodovi. Sukladno FDA propisima gdje je potrebno.

Brtve treba pregledati prije svake uporabe i zamijeniti ih ako napuknu, deformiraju se ili otvrdnu. Neispravna brtva vodeći je uzrok curenja Storz spojke u uvjetima na terenu.

Ključne primjene u raznim industrijama

Storz spojnice za zaključavanje koriste se i izvan vatrogasnih službi. Njihov standardizirani dizajn s brzim spajanjem čini ih idealnima gdje god je potreban brz prijenos tekućine.

Vatrogasne i hitne službe

Ovo ostaje primarna primjena. Vatrogasne službe u preko 40 zemalja koriste Storz kao standardnu ​​spojnicu za crijevo. Priključci za hidrant, izlazi za uređaje i spojevi crijevo na crijevo oslanjaju se na Storz spojnice. Simetrični dizajn omogućuje svakom vatrogascu da spoji bilo koje crijevo na bilo koji hidrant bez problema s kompatibilnošću.

Prijenos industrijskih tekućina

Kemijska postrojenja, rafinerije i postrojenja za preradu koriste Storz spojnice za prijenos vode, otapala i neagresivnih kemikalija između skladišnih spremnika i transportnih vozila. Rad bez alata smanjuje vrijeme rukovanja tijekom operacija utovara i istovara.

Poljoprivreda i navodnjavanje

Veliki sustavi za navodnjavanje koriste Storz spojnice za brzo spajanje vodovoda i izlaza crpki. Veličine od 75 mm i 100 mm uobičajene su u primjenama na terenu gdje su potrebne velike brzine protoka s minimalnim padom tlaka.

Rudarstvo i tuneliranje

Podzemna okruženja zahtijevaju brze, pouzdane veze i za sustave za suzbijanje požara i za odvodnjavanje. Storz spojke preferiraju se zbog svoje izdržljivosti i sposobnosti rada u prašnjavim, mokrim i zatvorenim uvjetima.

Građevinarstvo i niskogradnja

Privremeni vodoopskrbni vodovi na gradilištima, operacije miješanja betona i aplikacije za odvodnjavanje imaju koristi od prenosivosti i zamjenjivosti Storz spojnica.

Storz u odnosu na druge sustave brze spojke

Razumijevanje usporedbe Storza s alternativnim sustavima spajanja pomaže u odabiru pravog rješenja za određenu primjenu.

Relevantni standardi i certifikati

Storz spojke koje se koriste u profesionalnim aplikacijama moraju biti u skladu s primjenjivim standardima kako bi se osigurala interoperabilnost i sigurnost. Standardi koji se najčešće spominju uključuju:

• DIN 14307: Njemački standard definira dimenzije i zahtjeve za performanse za Storz spojke koje se koriste u gašenju požara. Široko prihvaćen diljem Europe.
• EN 1775: Europska norma za sustave protupožarnih crijeva uključujući zahtjeve za spajanje.
• NFPA 1963: Američki standard za spojeve vatrogasnih crijeva. Dok SAD obično koristi NST (National Standard Thread), mnogi američki odjeli sada imaju Storz adaptere za opskrbne vodove velikog promjera.
• AS 2419.1: Australski standard koji pokriva instalacije protupožarnih hidranata, uključujući specifikacije spojnice Storz.

Uvijek provjerite imaju li spojke relevantne oznake certifikata i dokumentaciju o sljedivosti, osobito za sigurnosne primjene u gašenju požara.

Pregled, održavanje i vijek trajanja

Pravilno održavanje produljuje životni vijek i osigurava pouzdan rad kada je najvažnije. Dobro održavana aluminijska Storz spojka može trajati 10–20 godina ili više u normalnoj vatrogasnoj službi.

Kontrolni popis za rutinsku inspekciju

• Provjerite ima li brtvila napuknuća, otvrdnuća, bubrenja ili deformacija — zamijenite jednom godišnje ili češće u okruženjima s intenzivnom uporabom
• Pregledajte ušice i utore za bregaste istrošenosti, neravnine ili deformacije koje bi mogle spriječiti potpuno zahvaćanje
• Provjerite kretanje zakretanja - trebalo bi se slobodno okretati bez krutosti ili brušenja
• Potražite koroziju, udubljenja ili pukotine na tijelu spojke, posebno oko baze ušica
• Ispitajte zahvat spojke s pridruženom spojnicom — spoj bi se trebao zabraviti čvrstom četvrtinom okretaja, a ne zveckati ili se odvojiti bez namjernog napora

Najbolje prakse održavanja

• Očistite slatkom vodom nakon izlaganja slanoj vodi ili kemikalijama
• Nanesite lagani lubrikant na bazi silikona na zakretne i zaporne površine jednom godišnje — izbjegavajte lubrikante na bazi nafte koji kvare gumene brtve
• Spremite spojke s instaliranim zaštitnim poklopcima kako biste spriječili ulazak stranog materijala u površinu spojke
• Uklonite iz upotrebe sve spojke s napuknutim tijelom, ogoljenim ušicama ili zaglavljenim zakretnicama — nemojte popravljati strukturna oštećenja na terenu

Adapteri i dodaci za Storz Systems

Sveobuhvatan asortiman pribora proširuje kompatibilnost Storz spojke na različite sustave i primjene:

• Storz na BSP/NPT adaptere s navojem: Omogućuje povezivanje između Storz spojnica i sustava cijevi s navojem — obično se koristi za spajanje hidranata u mješovitim standardnim okruženjima
• Storz to Camlock adapteri: Kompatibilnost mosta između Storz protupožarnih crijeva i Camlock industrijskih sustava
• Redukcijske spojnice: Spojite dvije Storz spojke različitih nominalnih veličina, npr. dovodno crijevo od 75 mm na udarno crijevo od 52 mm
• Prazne kapice i čepovi: Zatvorite neiskorištene izlaze ili otvorite krajeve spojke tijekom transporta i skladištenja
• Mjerači tlaka sa Storz ulazom: Za nadzor opskrbnog tlaka na spojnoj točki spojke
• Stezaljke za zaključavanje i uređaji za držanje: Dodatna sigurnost za industrijska okruženja s visokim vibracijama gdje slučajno isključivanje na četvrtinu okreta predstavlja rizik

Uobičajeni problemi i rješavanje problema

Čak i dobro održavane Storz spojke mogu naići na probleme na terenu. Evo najčešćih problema i njihovih uzroka:

Spojka se neće potpuno zaključati

Uzrokovano krhotinama u utorima ekscentra, istrošenim ili oštećenim ušicama ili natečenom brtvom koja sprječava susret lica. Očistite utore brega, pregledajte ušice i provjerite debljinu brtve. Zamijenite istrošene ili oštećene komponente.

Propuštanje na mjestu spajanja

Gotovo uvijek uzrokovano oštećenjem, nedostatkom ili nepravilno postavljenom brtvom. U nekim slučajevima, deformirana površina spojke sprječava pravilnu kompresiju brtve. Provjerite ima li utora za sjedenje brtve zareze ili deformacije.

Spojku je teško odspojiti nakon pritiska

Preostali tlak zadržava spojku u zaključanom položaju. Prije pokušaja odspajanja uvijek ispustite tlak. Nikada ne udarajte alatima po tijelu spojke da biste nasilno odvojili — to oštećuje ušice i utore za brege.

Zakretanje zarobljeno ili ukočeno

Uzrokovano korozijom, onečišćenjem ili nedostatkom podmazivanja. Nanesite penetrirajući silikonski lubrikant i postupno pokrećite zakretni dio. Ako zakretni vijak ostane zaglavljen, isključite ga iz upotrebe — zakretni vijak koji se ne rotira uzrokuje uvrtanje crijeva i smanjuje učinkovitost protoka.

Odabir prave Storz spojke za vašu primjenu

Upotrijebite sljedeće točke odlučivanja kako biste identificirali najprikladniju specifikaciju Storz spojke:

1. Odredite potrebni protok i radni tlak — odaberite nominalnu veličinu koja zadovoljava vaše zahtjeve protoka bez pretjeranog pada tlaka
2. Identificirajte tekućinu koja se prenosi — odaberite materijal (aluminij, mesing, nehrđajući) i vrstu brtve (EPDM, NBR, FKM) u skladu s tim
3. Provjerite važeće standarde — osigurajte da spojka zadovoljava standarde dimenzija i tlaka koji se zahtijevaju u vašoj regiji ili industriji
4. Razmotrite radno okruženje — morsko ili kemijsko okruženje zahtijeva materijale više kvalitete; aplikacije osjetljive na težinu favoriziraju aluminij
5. Procijenite kompatibilnost s postojećim sustavima — ako su adapteri potrebni, potvrdite kompatibilnost adaptera i provjerite da nisu uvedene dodatne kazne za pad tlaka
6. Potvrdite vrstu krajnje veze — odredite kako će se spojnica pričvrstiti na crijevo, cijev ili opremu (savijanje, drška crijeva, s navojem, s prirubnicom)
