Kako koristiti i odabrati Storz vatrogasnu spojnicu？

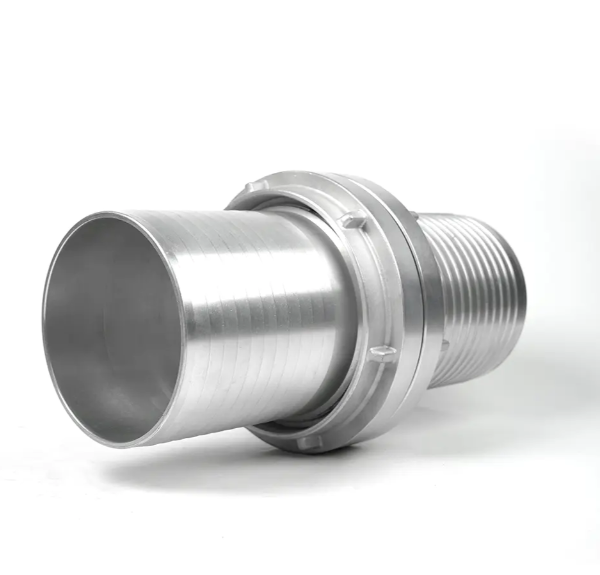

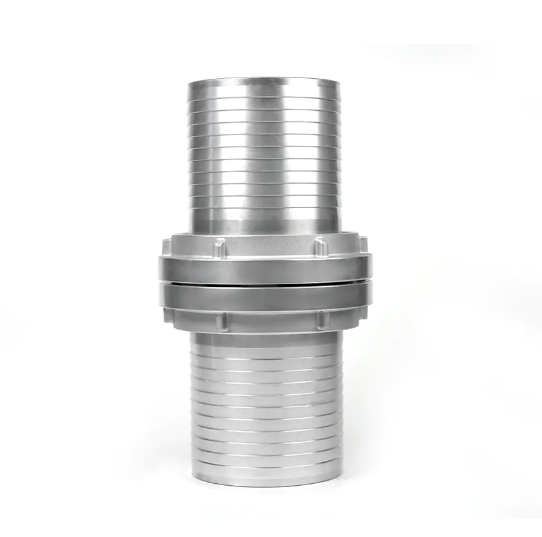

A Storz spojnica vatrogasnog crijeva je simetrična, bespolna spojnica s ekscentrima i utorima koja omogućuje spajanje dviju identičnih polovica bez navoja. Za razliku od navojnih spojnica koje zahtijevaju podudaranje muškog i ženskog kraja, bilo koje dvije Storz spojke iste nominalne veličine spajaju se odmah s četvrtina okretaja . Ovaj dizajn ga čini stiardnim izborom za brzu implementaciju gašenja požara diljem svijeta — koriste ga vatrogasne službe, industrijska postrojenja i službe spašavanja u zračnim lukama diljem Europe, Sjeverne Amerike i šire.

Odabir prave Storz spojke ovisi o tri ključna čimbenika: nazivni promjer, materijal i nazivni tlak . Ispravan odabir osigurava rad bez curenja u ekstremnim uvjetima operacija gašenja požara.

Razumijevanje Storz spojnica Veličine i kada koristiti svaku

Storz spojke se klasificiraju prema svojim nazivni promjer (DN) , što se odnosi na unutarnju veličinu provrta spojnice, a ne na vanjski promjer. Standardne veličine se kreću od DN 25 do DN 150, a svaka odgovara specifičnim zahtjevima protoka.

U Europi i zemljama koje slijede standarde DIN 14307, DN 52 i DN 75 su najčešće opskrbljene veličine za općinske vatrogasne jedinice. U Sjevernoj Americi, verzije Storza od 2,5 inča (približno DN 65) i 4 inča (približno DN 100) uobičajene su na izlazima hidranta i ispusnim pumpama.

Kako pravilno spojiti i odspojiti Storz spojnicu

Procedura spajanja je jednostavna, ali tehnika je bitna — posebno pod pritiskom ili u uvjetima loše vidljivosti. Slijedite ove korake za pouzdan spoj bez curenja:

Spajanje dvije Storz spojke

1. Prije spajanja provjerite površine spojnice i brtvene brtve na nečistoće, posjekotine ili deformacije.
2. Poravnajte dvije spojke licem u lice tako da ušice (uši) spojiti — podignuti brijeg na jednom klizne u odgovarajuće udubljenje na drugom.
3. Okrenite jednu spojku približno 90° u smjeru kazaljke na satu dok ne osjetite ili ne čujete da je blokada kliknula na svoje mjesto.
4. Provjerite spoj tako što ćete nježno razdvojiti dvije polovice — zaključana Storz spojka neće se odvojiti pod ručnim zatezanjem.
5. Provjerite je li brtva postavljena u ravnini i da nijedan rub nije izložen po obodu.

Odvajanje pod zaostalim tlakom

Nikada ne pokušavajte odspojiti Storz fiting dok je cjevovod još pod tlakom. Preostali tlak tako nizak kao 0,5 bara može uzrokovati otpuštanje spojnice s dovoljnom silom da izazove ozljedu. Uvijek odzračite niz cjevovod, potvrdite nulti tlak, zatim okrenite jednu polovicu 90° suprotno od kazaljke na satu odvojiti se.

Odabir pravog materijala za vaše radno okruženje

Storz spojke proizvode se od nekoliko materijala, od kojih svaki ima različite prednosti ovisno o okruženju primjene, proračunu težine i riziku izloženosti kemikalijama.

• Aluminijska legura (najčešća): Lagan s otprilike 0,3–1,2 kg za DN 52–DN 100, otporan na koroziju i prikladan za tlakove do 16 baraaa. Idealno za mobilne vatrogasne aparate gdje ušteda težine poboljšava brzinu rukovanja.
• Nehrđajući čelik (AISI 304 / 316): Najbolji izbor za stalne instalacije, izloženost morskoj vodi ili okruženja kemijskih postrojenja. Teži od aluminija, ali predviđen za više radne tlakove — obično do 25 baraa — i otporan na kloridnu koroziju.
• Mjed: Koristi se u sustavima baštine i određenim industrijskim primjenama. Nudi izvrsnu otpornost na koroziju i obradivost, ali dodaje značajnu težinu; rjeđe u suvremenoj vatrogasnoj službi.
• Polimer/kompozit visoke čvrstoće: Nova opcija za lagane kolute crijeva za prvu pomoć i komplete za gašenje požara u divljini. Obično ograničeno na ispod 10 bara radni tlak.

Za većinu građevinskih protupožarnih i komunalnih primjena vodoopskrbe, aluminijske Storz spojke u skladu s DIN 14307 ili EN 1947 predstavljaju optimalnu ravnotežu težine, snage i cijene.

Ocjene tlaka i što one znače u praksi

Storz spojke nose dvije ključne oznake tlaka: nazivni radni tlak (PN) and ispitni tlak . Ispitni tlak je tipično 1,5× radni tlak , potvrđeno tijekom hidrostatskog tvorničkog ispitivanja.

Uvijek odaberite spojku nominalnu za najmanje 25% iznad maksimalnog radnog tlaka vašeg sustava . Za sustave potpornih cijevi visokih zgrada, gdje statički tlakovi mogu prijeći 12 bara čak i prije pojačanja pumpe, snažno se preporučuju spojnice od nehrđajućeg čelika.

Odabir brtve: faktor koji se najviše zanemaruje Storz spojnica Izvedba

Unutarnja ravna brtva jedini je brtveni element u Storz spojnici, zbog čega su njezino stanje i odabir materijala kritični. Istrošena ili nekompatibilna brtva je vodeći uzrok curenja Storza u službi.

• EPDM (etilen propilen dien monomer): Standardni izbor za uslugu vode. Predviđeno za temperature od -40 °C do 120 °C. Kompatibilan s vodom, koncentratima pjene i blagim sredstvima za čišćenje.
• NBR / nitril: Koristite tamo gdje mogu biti prisutna mineralna ulja ili tekućine na bazi nafte — na primjer, suzbijanje izlijevanja goriva ili primjene u rafineriji nafte. Nije prikladno za okruženja bogata ozonom.
• Silikon: Primjene na visokim temperaturama iznad 120 °C, kao što je ispiranje parom ili pregrijanom vodom. Niža mehanička izdržljivost u usporedbi s EPDM.
• PTFE: Otpornost na kemikalije u vrlo širokom pH rasponu. Poželjan za agresivne industrijske tekućine, ali zahtijeva preciznu ugradnju kako bi se izbjegla deformacija hladnog protoka.

Brtve treba pregledati prije svake uporabe i zamijeniti ih kada su vidljive površinske pukotine, trajna kompresija ili deformacije rubova. Ne podmazujte Storz brtve mazivima na bazi nafte , jer oni razgrađuju EPDM i NBR. Koristite samo lubrikant na bazi silikona ili običnu vodu.

Standardi i certifikati koje trebate potražiti pri kupnji

Storz spojke namijenjene uporabi u vatrogasnim službama trebaju biti u skladu s priznatim standardima koji definiraju tolerancije dimenzija, specifikacije materijala i zahtjeve za ispitivanje tlaka. Nesukladne spojnice mogu izgledati slične, ali se ne mogu pouzdano spojiti s certificiranom opremom.

• DIN 14307 (Njemačka / široko prihvaćen u Europi): Temeljni standard koji pokriva dimenzije i materijalne zahtjeve za aluminijske Storz spojke od DN 25 do DN 150.
• EN 1947: Europski standard za spojnice vatrogasnih crijeva, usklađivanje zahtjeva DIN 14307 u zemljama članicama EU. Potražite oznaku CE tamo gdje to zahtijevaju lokalna pravila nabave.
• NFPA 1963 (SAD): Regulira spojeve vatrogasnih crijeva uključujući priključke tipa Storz koji se koriste u sjevernoameričkim odjelima. Određuje geometriju ušice, ekvivalente navoja i testne protokole.
• AS 4484 (Australija): Australski standard za spojnice vatrogasnih crijeva koji se odnosi na Storz dimenzije prilagođene lokalnim zahtjevima vatrogasne službe.

Kada kupujete za institucionalnu ili državnu upotrebu u zaštiti od požara, uvijek tražite certifikat o materijalu proizvođača i izvješće o hidrostatskom ispitivanju za potvrdu sukladnosti prije instalacije.

Najbolje prakse održavanja, inspekcije i skladištenja

Storz spojka koja se dobro održava pouzdano će funkcionirati 10 do 20 godina u redovnom servisu. Rutina održavanja je jednostavna, ali mora biti dosljedna.

Nakon svake uporabe

• Isperite čistom slatkom vodom kako biste uklonili sol, ostatke koncentrata pjene ili talog.
• Potpuno osušite prije skladištenja kako biste spriječili pojavu korozije na površinama aluminijskih legura.
• Vratite poklopac protiv prašine kako biste zaštitili prednju stranu brtve od izlaganja UV zračenju i fizičkog oštećenja.

Kontrolni popis periodičnih pregleda

• Provjerite geometriju ušica — savijene ili deformirane ušice sprječavaju punu rotaciju od 90° i mogu dovesti do slučajnog odvajanja pod pritiskom.
• Ispitajte blokadu spajanjem dviju identičnih jedinica i provjerom pozitivnog zahvata.
• Pregledajte utor za postavljanje brtve na brazde ili umetnute čestice koje mogu zarezati brtve tijekom spajanja.
• Provedite godišnje ispitivanje hidrostatskog tlaka na 1,5× radni tlak za spojnice koje se koriste u kritičnim sustavima za životnu sigurnost.

Uvjeti skladištenja

Čuvajte Storz spojke dalje od izravne sunčeve svjetlosti (koja oštećuje EPDM brtve), naftnih proizvoda i temperatura ispod -20 °C dulje vrijeme. Vodoravno viseće skladištenje na nosačima za crijeva sprječava oštećenje ušica od udarca do kojeg može doći kada se spojnice gomilaju jedna na drugu.

Uobičajene konfiguracije adaptera pri miješanju sustava spajanja

U praksi, vatrogasne službe često koriste opremu s mješovitim standardima spajanja - osobito kada se integriraju s općinskim hidrantskim mrežama, partnerima za uzajamnu pomoć ili naslijeđenom infrastrukturom koja koristi navojne ili trenutne spojke. Storz-to-drugi adapteri rješavaju ovaj problem.

• Storz na BSP navoj (britanska standardna cijev): Omogućuje spajanje Storz crijeva na izlaze hidranta s navojem ili priključke pumpe. Dostupan u muškoj i ženskoj BSP konfiguraciji, obično 1½" do 4" BSP.
• Storz na NH navoj (National Hose, SAD): Potreban kada se sjevernoamerički uređaj povezuje s opskrbnim vodovima opremljenim Storzom. Storz adapter od 2½" NH na 2,5" jedan je od najčešćih u paketima za uzajamnu pomoć preko granice ili u zračnim lukama.
• Storz DN 75 na DN 52 reduktor: Adapter za redukciju koji smanjuje promjer dovodnog voda za postavljanje crijeva za napad bez potrebe za zasebnim zupčastim razdjelnikom.
• Storz na camlock: Koristi se u industrijskim postavkama gdje su camlock (tip C/E) spojnice standardne na procesnoj opremi, ali priključci vatrogasnih crijeva koriste Storz.

Uvijek navedite točan tip ulazne i izlazne spojke, veličina i nazivni tlak prilikom naručivanja adaptera. Neusklađene vrijednosti tlaka na adapteru čest su izvor kvara tijekom bušilica s velikim protokom.
