Što je Storz Locking Blank Cap?

A Prazna kapica za zaključavanje Storz je specijalizirana industrijska tlačna armatura dizajnirana za brtvljenje ispusnih ili usisnih krajeva cijevi, ventila i crijeva kompatibilnih sa Storzom. Za razliku od standardnih Storz čepova, varijanta s "zaključavanjem" uključuje mehanički zasun ili sigurnosni mehanizam za zaključavanje—često zatik s oprugom ili klizač za zakretno zaključavanje—koji sprječava slučajno otkačenje spojke zbog visokofrekventnih vibracija, zakretnog momenta crijeva ili naglih skokova tlaka. Služi kao primarna sigurnosna barijera u sustavima za isporuku tekućine, osiguravajući da neiskorišteni otvori ostanu hermetički i vodonepropusni u rigoroznim radnim uvjetima.

Temeljni dizajn Storz spojke je "bespolan", što znači da su oba kraja veze identična. Ovo eliminira potrebu za usklađivanjem muških i ženskih niti, značajno ubrzavajući implementaciju u hitnim slučajevima. Prazna kapica učinkovito djeluje kao "terminalna" točka ovog sustava. Kada je mehanizam za zaključavanje uključen, poklopac se ne može rotirati ili ukloniti bez ručne intervencije, pružajući osnovni sloj sigurnosti u javnoj infrastrukturi i industrijskim okruženjima pod visokim pritiskom.

Dizajn jezgre i mehaničke komponente

Da biste razumjeli učinkovitost a Storz prazna kapica za zaključavanje , potrebno je ispitati njegovu strukturnu anatomiju. Čep je obično kovan ili izliven od materijala visoke čvrstoće i sastoji se od nekoliko kritičnih komponenti koje rade usklađeno kako bi održale nepropusnost.

Sustav ušica

"Ušice" su kuke koje se međusobno spajaju i definiraju Storz vezu. Na praznoj kapici, ove su ušice precizno strojno obrađene kako bi kliznule u utore prihvatne spojnice. Udaljenost između ušica — poznata kao KA udaljenost ili Lug Distance — primarna je metrika veličine. Na primjer, Storz kapica od 65 mm mora imati odgovarajući KA razmak (obično 81 mm) kako bi odgovarala odgovarajućem ventilu.

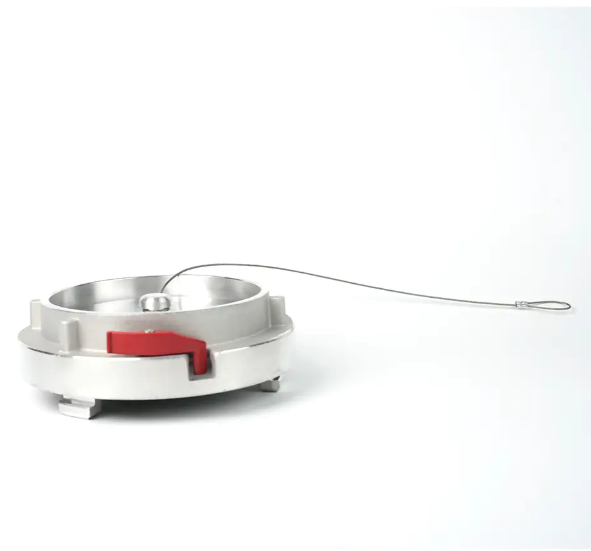

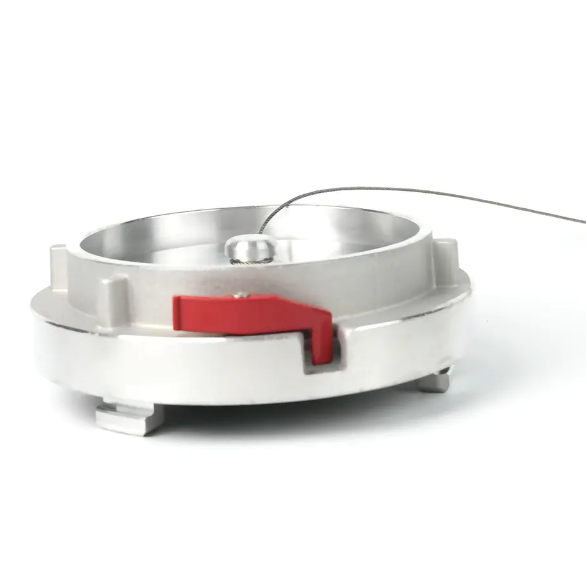

Mehanizam za zaključavanje

Značajka "zaključavanje" ono je što razlikuje ovu kapu od standardnih verzija. Obično se sastoji od a metalni zasun koji se pokreće oprugom koji se nalazi na vanjskom rubu. Nakon što se poklopac zavrne u zaključani položaj (obično se okrene za 90 stupnjeva), zasun škljocne u urez na prihvatnoj spojnici. Time se sprječava suprotno okretanje. U okruženjima s visokim vibracijama, kao što je na pokretnom protupožarnom uređaju ili u blizini teških industrijskih pumpi, ova blokada sprječava vibriranje poklopca tijekom vremena.

Brtvene brtve

Unutar prednje strane poklopca nalazi se čvrsta brtva. Ovisno o namjeni, ove brtve se izrađuju od različitih elastomera:

• Nitril (NBR): Standard za primjenu u vodi i ulju, nudi izvrsnu otpornost na habanje.
• Viton (FKM): Koristi se za okruženja s visokim temperaturama ili teškim kemikalijama.
• EPDM: Preferira se za vanjsku upotrebu zbog otpornosti na UV zračenje i degradaciju ozona.

Tehničke specifikacije i standardi veličina

Storz prazna kapica za zaključavanjes proizvedeni su prema strogim međunarodnim standardima kako bi se osigurala međusobna zamjenjivost. Najčešći standardi koji se slijede su DIN (Njemački institut za standardizaciju) i raznih europskih kodeksa o sigurnosti od požara. Točnost u određivanju veličine je vitalna; neusklađenost čak i nekoliko milimetara u udaljenosti KA učinit će poklopac beskorisnim.

Kritične primjene u modernoj infrastrukturi

Korištenje praznih čepova za zaključavanje propisano je u nekoliko sektora u kojima bi kvar tekućine mogao dovesti do katastrofalne materijalne štete ili opasnosti za okoliš.

Sustavi za gašenje požara i cijevi

Vatrogasci koriste ove kape za zaštitu vatrogasnog priključka (FDC) na vanjskoj strani zgrada. Bez poklopca za zaključavanje, krhotine, insekti koji se gnijezde ili vandali mogu zapriječiti plovni put. Kada dođe do požara, vatrogasci moraju biti u mogućnosti vjerovati da je ulaz čist. The mehanizam za zaključavanje osigurava da čep ostane na mjestu usprkos urbanim sredinama s velikim prometom u kojima se standardne granice mogu mijenjati.

Transport rasutog praha i granulata

U pneumatskom prijenosu praha (poput cementa, brašna ili plastičnih kuglica), Storz spojnice su sveprisutne. Tijekom transporta, vibracije vozila mogu uzrokovati olabavljenje spojnica koje se ne zaključavaju. Prazna kapica s zaključavanjem sprječava slučajno ispuštanje suhih rasutih materijala, što može predstavljati financijski gubitak i respiratornu opasnost za operatere.

Upravljanje otpadnim vodama i usisavanjem

Vakuumski kamioni i postrojenja za pročišćavanje otpadnih voda koriste Storz prazne čepove za brtvljenje usisnih otvora. Budući da ti sustavi često rade pod negativnim tlakom, cjelovitost brtve brtve je najvažniji za sprječavanje kavitacije pumpe. Igla za zaključavanje osigurava da čep ostane savršeno centriran i stisnut uz brtvu, održavajući vakuum.

Znanost o materijalima i faktori trajnosti

Izbor materijala za a Storz prazna kapica za zaključavanje određuje okolina u kojoj će živjeti. Korištenje pogrešne legure može dovesti do galvanske korozije ili mehaničkog kvara pod pritiskom.

1. Kovani aluminij: Ovo je najčešći materijal. Kovanje daje vrhunsku strukturu zrna u usporedbi s lijevanjem, što omogućuje izdržljivost kapice radni tlak do 16 bara (232 PSI) bez pucanja. Većina je tvrdo anodizirana kako bi se spriječila oksidacija.
2. Nehrđajući čelik (razred 316): Neophodan za morsko okruženje ili postrojenja za kemijsku preradu. Storz poklopci od nehrđajućeg čelika otporni su na koroziju izazvanu slanom vodom i često se koriste u konfiguracijama za "kiselinu" gdje su prisutna agresivna sredstva za čišćenje.
3. Mjed/Bunmetal: Preferiraju se u podzemnim rudarenjima ili eksplozivnim atmosferama (ATEX zone) jer su metali koji "ne iskrenu". Ako mjedena kapica padne ili se udari, malo je vjerojatno da će stvoriti iskru koja bi mogla zapaliti zapaljive plinove.

Protokoli instalacije i održavanja

Kako bi se osiguralo da Storz zatvarač ispravno obavlja svoju funkciju, potrebna je pravilna ugradnja i redovito održavanje. Nepravilno postavljena kapica predstavlja opasnost od projektila pod visokim pritiskom.

Koraci instalacije

1. Provjerite ima li na brtvi pukotina, pijeska ili ravnih mrlja. 2. Poravnajte ušice slijepe kapice s utorima na fiksnoj spojnici. 3. Čvrsto pritisnite i zakrenite poklopac u smjeru kazaljke na satu. 4. Nastavite rotirati dok se igla za zaključavanje "klikne" ili se zaključava klizač za zaključavanje. 5. Izvedite test "povlačenja unazad" kako biste bili sigurni da se poklopac ne može okretati u suprotnom smjeru bez pritiskanja poluge za otpuštanje.

Kontrolni popis održavanja

• Mjesečna inspekcija: Provjerite prisutnost sigurnosnog lanca (koji sprječava gubitak poklopca prilikom odspajanja).
• Podmazivanje: Upotrijebite silikonski sprej za hranu na osiguraču i površinama ušica kako biste spriječili "zapinjanje" zbog nakupljanja minerala iz tvrde vode.
• Zamjena brtve: Brtve treba zamijeniti svakih 2 do 5 godina , ili odmah ako pokazuju znakove otvrdnuća (kompresijski set).

Uloga sigurnosnog lanca

Većina Storzovih zatvarača opremljena je čvrstim lancem od pocinčanog ili nehrđajućeg čelika. Ovo nije samo praktična značajka; to je sigurnosna i operativna nužnost. U komunalnom vatrogastvu, nepostojanje lanca često dovodi do gubitka ili krađe čepova, ostavljajući hidrant ili cijev podložnima začepljenju. Lanac je tipičan 300 mm do 500 mm duljine i pričvršćen je na glavno tijelo ventila ili cijevi pomoću prstena za teške uvjete rada. To osigurava da je poklopac za zaključavanje uvijek dostupan za trenutno ponovno brtvljenje nakon uporabe.

Sažetak prednosti

Ukratko, Storz prazna kapica za zaključavanje kritična je komponenta za svaki sustav koji koristi Storz standard za brzo spajanje. Njegove primarne prednosti uključuju:

• Otpornost na vibracije: Mehanička brava sprječava slučajno odvajanje u okruženjima s velikim stresom.
• Sprječavanje curenja: Visoko kompresijske brtve osiguravaju nulto curenje pri tlaku do 16 bara.
• Operativna učinkovitost: Bespolni dizajn omogućuje brzo spajanje/odspajanje bez brige o orijentaciji niti.
• Trajnost: Dostupan u različitim legurama za borbu protiv korozije, habanja i mehaničkih utjecaja.

Bilo da štitite gradsku protupožarnu infrastrukturu ili zatvarate vakuumsku cisternu, prazna kapica za zaključavanje ostaje zlatni standard za siguran, pouzdan završetak tekućine.
